ACHTUNG: Wenn Gleichspannung, Akku oder Batterie draufsteht, muss noch lange keine Gleichspannung rauskommen.

Dubiose Spannungsausgabe bei LiPo1,5 Akkus.

______________________________________________________

Immer beliebter werden LiPo 1,5 Akkus mit eingebautem USB Automatiklader und Lithiumakku.

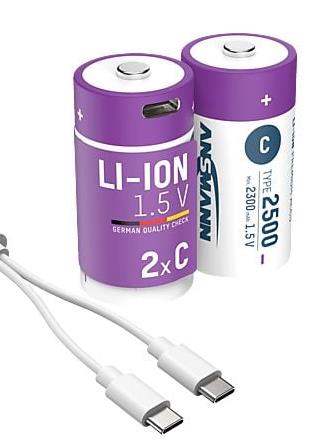

Ansmann Baby Lipo Zelle

Beispielfoto



Herstellerbeschreibung: Hochwertiger Lithium Akku AA mit hoher Kapazität und integrierter USB-C Ladebuchse. Einfaches Aufladen des Akkus durch ein handelsübliches USB-C Ladekabel möglich. Als Stromversorgung kann u.a. ein PC, eine Powerbank oder ein USB-Netzteil (5V) verwendet werden. Ideal geeignet für den Einsatz in modernen LED-Taschenlampen, Stirnlampen, Laser-Stifte, etc.

Features:

  • Integrierter USB-C Ladeanschluss
  • Schnelles Aufladen (1…2 h)
  • Schutz gegen Kurzschluss
  • Überladungs-, Überentladungs- und Überhitzungsschutz
  • LED-Ladeanzeige
  • Können über 1000x aufgeladen werden



Technische Daten:

  • Batterie-Typ: Li-Ion
  • Zellengröße: AA
  • Spannung: 1,5 V- / 3330mWh
  • Kapazität: 2220 mAh

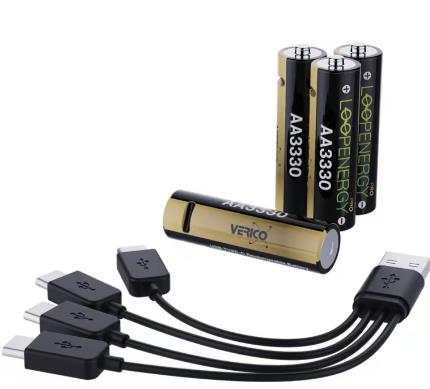

    Beispiel LiPo AA Akku

Diese neuartige Bauart von Akkus gibt es nicht nur als "A" "AA" oder "AAA" Bauform, sondern auch als 9 V Block.



Aufbau:

Ich habe zwar noch in keinen solcher Modelle "reingschaut", jedoch kann  man vermuten, dass sich neben einer (oder mehrerer) LiPo Akkuzelle (3,7V ?) intern elektronische Wandler befinden, die den Ladevorgang und die Bereitstellung der Ausgangsspannung ermöglichen.
Nun sollte man erwarten, dass die Ausgangsspannung genau und auch stabil gehalten wird - also weder bei korrekter Belastung einbricht noch schwankt.

Leder musste ich bei einer Baby.Zelle (siehe Foto) von Ansmann feststellen, das hier ohne Belastung keine saubere Gleichspannung, sondern eine überlagerter Sägezahn offeriert wird. (Hochohmig gemessen mit Tastkopf).

Dabei kann es bei empfindlichen elektronischen Geräten wie Rundfunkempfängern Messgeräten, Funktechnik... zu erheblichen Funktionsstörungen bis hin zu Defekten kommen.

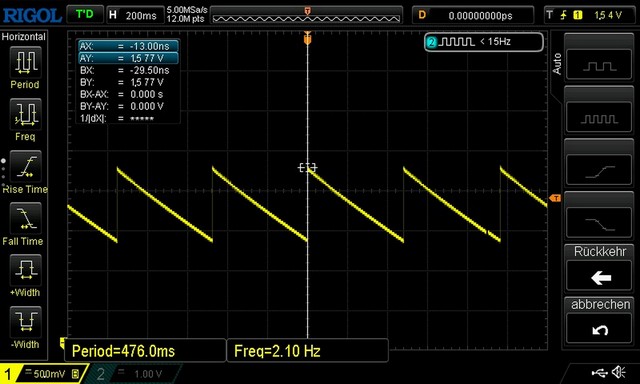

Bei näherer Untersuchung habe ich folgedes gemessen (Leerlauf):

Messung Scop

____________

Hierzu habe ich im Web in einem Forum auch noch etwas gefunden:

Ansmann 1,5V Lipo Akkus -  der beschrieben Defekt (im Forum) deutet auch auf ein ähnliches Phänomen hin:

https://community.hom.ee/t/vorsicht-auf-li-ion-aa-akkus-von-ansmann-usw/48573

 - ich besitze selbst einen 9V Block Typ PP3 der Marke "Verico", welcher keinerlei Auffälligkeiten aufweist. Diesen Lipo 9V Akku in der selben Technoligie habe ich natürlich auch messtechnisch untersucht.

 Auch an dem 9V Block Akku kann mit dem Scope ein Sägezahnsignal gemessen werden, jedoch ist der AC Anteil lediglich ein paar µV bei ca. 2kHz.

Wenn man bereits eine kleine Last (ca. 0,1mA) anschließt, verschwindet das Sägezahsignal sofort und eine sehr schwache Schwigung bei ca. 2MHz liegt an.

Der Pegel dieser Schwingung liegt bei ca. -58dB - ist also sehr gering und die Wellenform ist von einem Rauschsignal (-72dBA) untermalt.

Fazit. Dieses Verhalten deutet darauf hin (meine Vermutung), dass das Sägezahlsignal dazu dient, das Vorhandensein einer Last zu erkennen um den Wandler zu aktivieren. Möglicherweise handlet es sich um einen automatischen Detektor, welcher die Wandlermimik aktivert, um eine zu starke Selbstentladung zu verhindern. Der Akku besitzt schließlich keinen Hardware Ein-/Ausschalter.
